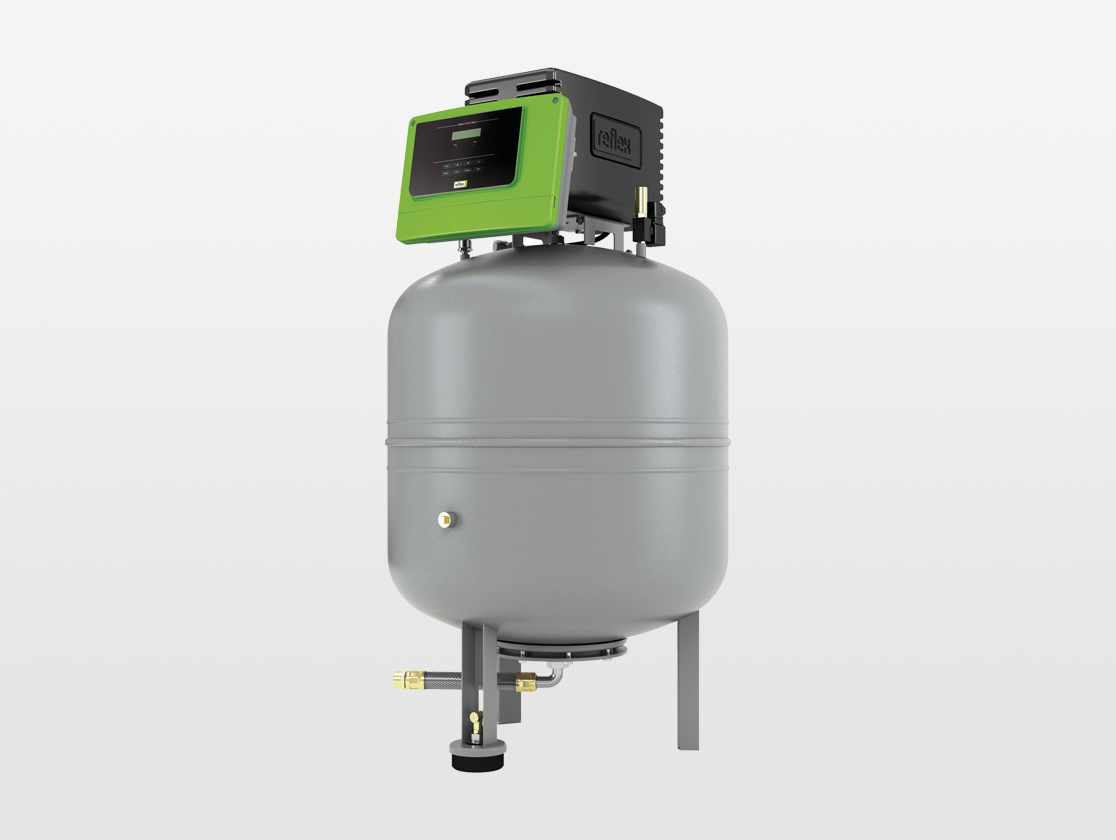

Pneumatik und Steuerungsmodul für kompressorgesteuerte Druckhaltestation Reflexomat zum Druck halten und zur Nachspeisewassersteuerung in geschlossenen Heizwasser- und Kühlkreisläufen. Gebaut nach DIN EN 12828 und den Anforderungen der VDI 4708 mit CE-Kennzeichen. Geeignet für den Einsatz in lärmsensiblen Bereichen.

Die Funktionseinheit besteht aus einem bodenstehenden Membran-Druckausdehnungsgefäss, gebaut nach DIN EN 13831 sowie Richtlinie EU 2014/68/EU (EU-DGRL) mit CE- Kennzeichnung sowie aufgesetzter Steuereinheit aus Druckluftpneumatik und vertikal, mit App Bedienung ausgerichteter Control Smart Steuerungs- und Bedieneinheit. Im Pneumatikteil wird die Druckhaltung mittels Druckluftkompressor in Verbindung mit einem Druckluftmagnetventil als Überströmeinrichtung realisiert.

Membran-Druckausdehnungsgefäss:



-stehende Ausführung mit Füssen inkl. Messumformer zur Gefässinhaltsmessung



-Systemanschluss mit integriertem Kompensator



-RSC Vollmembran / XS Halbmembran



-Innenraum luftseitig



-aussen komplett kunststoffbeschichtet



Ein Sicherheitsventil dient zur Druckabsicherung des Druckgefässes. Die Systemdruckmessung erfolgt mittels elekronischem Sensor.

Im Pneumatikteil wird die Druckhaltung mittels eines Druckluftkompressors in Verbindung mit einem Druckluftmagnetventil als Überströmeinrichtung realisiert. Die Systemdruckmessung erfolgt mittels elektronischem Sensor. Pneumatikteil bestehend aus:



-Druckluftkompressor



-bauteilgeprüftes Luftmagnetventil



-bauteilgeprüftes Sicherheitsventil zur Druckabsicherung des Membran-Druckausdehnungsgefässes



-elekronischem Drucksensor



-entsprechende Verbindungsleitungen
